Pneumatické válce dvojčinné

CNOMO 06.07.02

Konstrukce pneumatického válce odpovídá mezinárodnímu standardu CETOP. Válce mohou mít nastavitelné tlumení koncových poloh a magnetický píst pro snímání koncových poloh. Na přání lze volit jiné konstrukční materiály dílů a těsnění pneuválců.
Pro nové konstrukce doporučujeme volit válce dle norem ISO 15552 a VDMA 24562.

Objednací kódy

Technické parametry

Rozměry

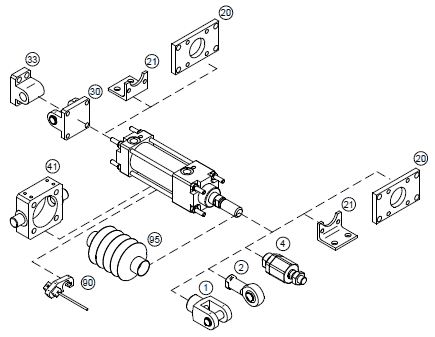

Příslušenství

Katalogový list v PDF

Technické informace

Objednací kódy

11401 60 00 050 0100

Typ válce
11401	podle CNOMO 06.07.02, dvojčinný

Vybavení
00	bez tlumení, bez magnetu
05	s průběžnou pístní tyčí, bez tlumení, bez magnetu
10	bez tlumení, s magnetem
15	s průběžnou pístní tyčí, bez tlumení, s magnetem
50	s tlumením, bez magnetu
55	s průběžnou pístní tyčí, s tlumením, bez magnetu
60	s tlumením, s magnetem
65	s průběžnou pístní tyčí, s tlumením, s magnetem

Další materiálové nebo rozměrové odchylky jsou možné po dohodě s technickým oddělením naší společnosti
Odchylky
00	bez odchylky
10	těsnění pístní tyče Viton^®
11	těsnění Viton^® (do 180^oC)
14	pístní tyč nerez 17 240
16	ocel. díly nerez 17 240, pístní tyč nerez 17 348
37	kompozitní kulatá trubka +odchylky 10 a 16
39	kulatá ocelová trubka

Průměr pístu
032	32 mm
040	40 mm
050	50 mm
063	63 mm
080	80 mm
100	100 mm
125	125 mm
160	160 mm
200	200 mm

Zdvih/sada těsnění
xxxx	zdvih v mm např.: 0100 = zdvih 100 mm
9999	sada těsnění

3D model, poptávka, objednávka, cena a dostupnost

Pro stahování 3D modelů prosíme volte vždy pouze odchylku 00. Nakonfigurovaný objednací kód musí odpovídat všem poznámkám a požadavkům uvedeným v a pod tabulkou rozpadu objednacího čísla.

114010000032 114010000040 114010000050 114010000063 114010000080 114010000100 114010000125 114010000160 114010000200 114010010032 114010010040 114010010050 114010010063 114010010080 114010010100 114010010125 114010010160 114010010200 114010011032 114010011040 114010011050 114010011063 114010011080 114010011100 114010011125 114010011160 114010011200 114010014032 114010014040 114010014050 114010014063 114010014080 114010014100 114010014125 114010014160 114010014200 114010500032 114010500040 114010500050 114010500063 114010500080 114010500100 114010500125 114010500160 114010500200 114010510032 114010510040 114010510050 114010510063 114010510080 114010510100 114010510125 114010510160 114010510200 114010511032 114010511040 114010511050 114010511063 114010511080 114010511100 114010511125 114010511160 114010511200 114010514032 114010514040 114010514050 114010514063 114010514080 114010514100 114010514125 114010514160 114010514200 114011000032 114011000040 114011000050 114011000063 114011000080 114011000100 114011000125 114011000160 114011000200 114011010032 114011010040 114011010050 114011010063 114011010080 114011010100 114011010125 114011010160 114011010200 114011011032 114011011040 114011011050 114011011063 114011011080 114011011100 114011011125 114011011160 114011011200 114011014032 114011014040 114011014050 114011014063 114011014080 114011014100 114011014125 114011014160 114011014200 114011500032 114011500040 114011500050 114011500063 114011500080 114011500100 114011500125 114011500160 114011500200 114011510032 114011510040 114011510050 114011510063 114011510080 114011510100 114011510125 114011510160 114011510200 114011511032 114011511040 114011511050 114011511063 114011511080 114011511100 114011511125 114011511160 114011511200 114011514032 114011514040 114011514050 114011514063 114011514080 114011514100 114011514125 114011514160 114011514200 114015000032 114015000040 114015000050 114015000063 114015000080 114015000100 114015000125 114015000160 114015000200 114015010032 114015010040 114015010050 114015010063 114015010080 114015010100 114015010125 114015010160 114015010200 114015011032 114015011040 114015011050 114015011063 114015011080 114015011100 114015011125 114015011160 114015011200 114015014032 114015014040 114015014050 114015014063 114015014080 114015014100 114015014125 114015014160 114015014200 114015500032 114015500040 114015500050 114015500063 114015500080 114015500100 114015500125 114015500160 114015500200 114015510032 114015510040 114015510050 114015510063 114015510080 114015510100 114015510125 114015510160 114015510200 114015511032 114015511040 114015511050 114015511063 114015511080 114015511100 114015511125 114015511160 114015511200 114015514032 114015514040 114015514050 114015514063 114015514080 114015514100 114015514125 114015514160 114015514200 114016000032 114016000040 114016000050 114016000063 114016000080 114016000100 114016000125 114016000160 114016000200 114016010032 114016010040 114016010050 114016010063 114016010080 114016010100 114016010125 114016010160 114016010200 114016011032 114016011040 114016011050 114016011063 114016011080 114016011100 114016011125 114016011160 114016011200 114016014032 114016014040 114016014050 114016014063 114016014080 114016014100 114016014125 114016014160 114016014200 114016500032 114016500040 114016500050 114016500063 114016500080 114016500100 114016500125 114016500160 114016500200 114016510032 114016510040 114016510050 114016510063 114016510080 114016510100 114016510125 114016510160 114016510200 114016511032 114016511040 114016511050 114016511063 114016511080 114016511100 114016511125 114016511160 114016511200 114016514032 114016514040 114016514050 114016514063 114016514080 114016514100 114016514125 114016514160 114016514200 114010016032 114010016040 114010016050 114010016063 114010016080 114010016100 114010016125 114010016160 114010016200 114010516032 114010516040 114010516050 114010516063 114010516080 114010516100 114010516125 114010516160 114010516200 114011016032 114011016040 114011016050 114011016063 114011016080 114011016100 114011016125 114011016160 114011016200 114011516032 114011516040 114011516050 114011516063 114011516080 114011516100 114011516125 114011516160 114011516200 114015016032 114015016040 114015016050 114015016063 114015016080 114015016100 114015016125 114015016160 114015016200 114015516032 114015516040 114015516050 114015516063 114015516080 114015516100 114015516125 114015516160 114015516200 114016016032 114016016040 114016016050 114016016063 114016016080 114016016100 114016016125 114016016160 114016016200 114016516032 114016516040 114016516050 114016516063 114016516080 114016516100 114016516125 114016516160 114016516200 114010044032 114010044040 114010044050 114010044063 114010044080 114010044100 114010044125 114010044160 114010044200 114010544032 114010544040 114010544050 114010544063 114010544080 114010544100 114010544125 114010544160 114010544200 114011044032 114011044040 114011044050 114011044063 114011044080 114011044100 114011044125 114011044160 114011044200 114011544032 114011544040 114011544050 114011544063 114011544080 114011544100 114011544125 114011544160 114011544200 114015044032 114015044040 114015044050 114015044063 114015044080 114015044100 114015044125 114015044160 114015044200 114015544032 114015544040 114015544050 114015544063 114015544080 114015544100 114015544125 114015544160 114015544200 114016044032 114016044040 114016044050 114016044063 114016044080 114016044100 114016044125 114016044160 114016044200 114016544032 114016544040 114016544050 114016544063 114016544080 114016544100 114016544125 114016544160 114016544200 114010039032 114010039040 114010039050 114010039063 114010039080 114010039100 114010039125 114010039160 114010039200 114010539032 114010539040 114010539050 114010539063 114010539080 114010539100 114010539125 114010539160 114010539200 114011039032 114011039040 114011039050 114011039063 114011039080 114011039100 114011039125 114011039160 114011039200 114011539032 114011539040 114011539050 114011539063 114011539080 114011539100 114011539125 114011539160 114011539200 114015039032 114015039040 114015039050 114015039063 114015039080 114015039100 114015039125 114015039160 114015039200 114015539032 114015539040 114015539050 114015539063 114015539080 114015539100 114015539125 114015539160 114015539200 114016039032 114016039040 114016039050 114016039063 114016039080 114016039100 114016039125 114016039160 114016039200 114016539032 114016539040 114016539050 114016539063 114016539080 114016539100 114016539125 114016539160 114016539200
