Pneumatické válce dvojčinné

ISO 6432, průměr pístu 20 a 25 mm

Obrázek pneumatického válce dvojčinného ISO 6432

Konstrukce pneumatického válce odpovídá mezinárodní normě ISO 6432. Na přání jej lze upravit pro vyšší teploty. Válce mají možnost nastavitelného tlumení koncových poloh.

Objednací kódy

Technické parametry

Rozměry

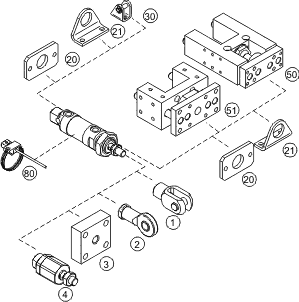

Příslušenství

Katalogový list v PDF

Technické informace

Objednací kódy

11101 60 00 020 0100

Typ válce
11101	podle DIN ISO 6432, dvojčinný

Vybavení
00	bez tlumení, bez magnetu
05	s průběžnou pístní tyčí, bez tlumení, bez magnetu
10	bez tlumení, s magnetem
15	s průběžnou pístní tyčí, bez tlumení, s magnetem
50	s tlumením, bez magnetu
55	s průběžnou pístní tyčí, s tlumením, bez magnetu
60	s tlumením, s magnetem
65	s průběžnou pístní tyčí, s tlumením, s magnetem

*) Odchylka 11 v kombinaci s magnetickým pístem má odlišné rozměry - kontaktujte naše technické oddělení

Další materiálové nebo rozměrové odchylky jsou možné po dohodě s technickým oddělením naší společnosti
Odchylky
00	bez odchylky
10	těsnění pístní tyče Viton^®
11*	těsnění Viton^® (do 180^oC)
14	pístní tyč nerez 17 240
16	ocel. díly nerez 17 240, pístní tyč nerez 17 348

Průměr pístu
020	20 mm
025	25 mm

Zdvih/sada těsnění
xxxx	zdvih v mm např.: 0100 = zdvih 100 mm
9999	sada těsnění

3D model, poptávka, objednávka, cena a dostupnost

Pro stahování 3D modelů prosíme volte vždy pouze odchylku 00. Nakonfigurovaný objednací kód musí odpovídat všem poznámkám a požadavkům uvedeným v a pod tabulkou rozpadu objednacího čísla.

111010000020 111010000025 111010001020 111010001025 111010010020 111010010025 111010011020 111010011025 111010016020 111010016025 111010500020 111010500025 111010501020 111010501025 111010510020 111010510025 111010511020 111010511025 111010516020 111010516025 111011000020 111011000025 111011001020 111011001025 111011010020 111011010025 111011011020 111011011025 111011016020 111011016025 111011500020 111011500025 111011501020 111011501025 111011510020 111011510025 111011511020 111011511025 111011516020 111011516025 111015000020 111015000025 111015001020 111015001025 111015010020 111015010025 111015011020 111015011025 111015016020 111015016025 111015500020 111015500025 111015501020 111015501025 111015510020 111015510025 111015511020 111015511025 111015516020 111015516025 111016000020 111016000025 111016001020 111016001025 111016010020 111016010025 111016011020 111016011025 111016016020 111016016025 111016500020 111016500025 111016501020 111016501025 111016510020 111016510025 111016511020 111016511025 111016516020 111016516025
