Pneumatické válce jednočinné

ISO 6432

Konstrukce pneumatického válce odpovídá mezinárodní normě ISO 6432. Válce nemají tlumení koncových poloh.

Objednací kódy

Technické parametry

Rozměry

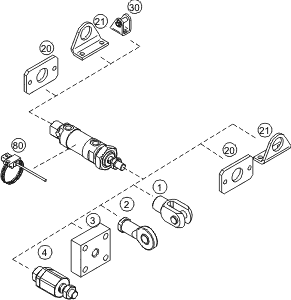

Příslušenství

Katalogový list v PDF

Technické informace

Objednací kódy

11005 10 00 020 0010

Typ válce
11005	podle DIN ISO 6432, jednočinný, pístní tyč v klidu zasunutá
11006	podle DIN ISO 6432, jednočinný, pístní tyč v klidu vysunutá

Vybavení
00	bez tlumení, bez magnetu
10	bez tlumení, s magnetem

Další materiálové nebo rozměrové odchylky jsou možné po dohodě s technickým oddělením naší společnosti
Odchylky
00	bez odchylky
14	pístní tyč nerez 17 240
16	ocel. díly nerez 17 240, pístní tyč nerez 17 348

Průměr pístu
012	12 mm
016	16 mm
020	20 mm
025	25 mm

Zdvih/sada těsnění
xxxx	zdvih v mm např.: 0010 = zdvih 10 mm
9999	sada těsnění

3D model, poptávka, objednávka, cena a dostupnost

Pro stahování 3D modelů prosíme volte vždy pouze odchylku 00. Nakonfigurovaný objednací kód musí odpovídat všem poznámkám a požadavkům uvedeným v a pod tabulkou rozpadu objednacího čísla.

110050000012 110050000016 110050000020 110050000025 110050001012 110050001016 110050001020 110050001025 110050016012 110050016016 110050016020 110050016025 110051000012 110051000016 110051000020 110051000025 110051001012 110051001016 110051001020 110051001025 110051016012 110051016016 110051016020 110051016025 110060000012 110060000016 110060000020 110060000025 110060001012 110060001016 110060001020 110060001025 110060016012 110060016016 110060016020 110060016025 110061000012 110061000016 110061000020 110061000025 110061001012 110061001016 110061001020 110061001025 110061016012 110061016016 110061016020 110061016025
